ВСТУП
Терморозширювальні тримачі інструментів використовують принципи теплового розширення та звуження через спеціальні металеві матеріали. Спочатку нагрійте ручку, щоб розширити її, вставте інструмент і заблокуйте інструмент, коли ручка охолоне. Термозбіжна система — це метод затискання інструменту, який не включає жодного матеріалу між інструментом і тримачем інструменту. Він може вирішити надзвичайно важливі питання балансу, точності вібрації та міцності затиску під час високошвидкісної точної обробки.
Ім'я: Тримач інструменту з ЧПУ BT50 Термоусадочний патрон
матеріал:Термоусадочна сталь
Твердість:HRC58-62
Закінчитись: 0.003 мм
Балансування: G2.5/30000 об/хв
Використання: Робота з індукційною усадочною машиною для монтажу інструментів з прямим хвостовиком.
|
規格/ТИП |
尺寸 (ММ)/Розмір (ММ) |
|||||
|
Постійний струм |
d |
d2 |
L |
L1 |
N |
|
|
BT30-SF04-060 |
4 |
15 |
20 |
60 |
20 |
|
|
BT30-SF06-080 |
6 |
21 |
27 |
80 |
36 |
10 |
|
BT30-SF08-080 |
8 |
21 |
27 |
80 |
36 |
10 |
|
BT30-SF10-080 |
10 |
24 |
32 |
80 |
40 |
10 |
|
BT30-SF12-080 |
12 |
24 |
32 |
80 |
45 |
10 |
|
BT30-SF16-080 |
16 |
27 |
34 |
80 |
48 |
10 |
|
BT40-SF04-090 |
4 |
15 |
20 |
90 |
20 |
|
|
BT40-SFO6-090 |
6 |
21 |
27 |
90 |
36 |
10 |
|
BT40-SF06-120 |
6 |
21 |
27 |
120 |
36 |
10 |
|
BT40-SF06-160 |
6 |
21 |
27 |
160 |
36 |
10 |
|
BT40-SF08-090 |
8 |
21 |
27 |
90 |
36 |
10 |
|
BT40-SFC8-120 |
8 |
21 |
27 |
120 |
36 |
10 |
|
BT40-SF08-160 |
8 |
21 |
27 |
160 |
36 |
10 |
|
BT40-SF10-090 |
10 |
24 |
32 |
90 |
40 |
10 |
|
BT40-SF10-120 |
10 |
24 |
32 |
120 |
40 |
10 |
|
BT40-SF10-160 |
10 |
24 |
32 |
160 |
40 |
10 |
|
BT40-SF12-090 |
12 |
24 |
32 |
90 |
45 |
10 |
|
BT40-SF12-120 |
12 |
24 |
32 |
120 |
45 |
10 |
|
BT40-SF12-160 |
12 |
24 |
32 |
160 |
45 |
10 |
|
BT40-SF16-090 |
16 |
27 |
34 |
90 |
48 |
10 |
|
BT40-SF16-120 |
16 |
27 |
34 |
120 |
48 |
10 |
|
BT40-SF16-160 |
16 |
27 |
34 |
160 |
48 |
10 |
|
BT40-SF20-090 |
20 |
33 |
42 |
90 |
50 |
10 |
|
BT40.SF20-120 |
20 |
33 |
42 |
120 |
50 |
10 |
|
BT40-SF20-160 |
20 |
33 |
42 |
160 |
50 |
10 |
|
BT40-SF25-100 |
25 |
44 |
53 |
100 |
56 |
10 |
|
BT40-SF25-160 |
25 |
44 |
53 |
160 |
56 |
10 |
|
BT40-SF32-100 |
32 |
44 |
53 |
100 |
60 |
10 |
|
BT40-SF32-160 |
32 |
44 |
53 |
160 |
60 |
10 |
|
BT50-SF06-120 |
6 |
21 |
27 |
120 |
36 |
10 |
|
BT50-SF06-160 |
6 |
21 |
27 |
160 |
36 |
10 |
|
BT50-SF08-100 |
8 |
21 |
27 |
100 |
36 |
10 |
|
BT50-SF08-160 |
8 |
21 |
27 |
160 |
36 |
10 |
|
BT50-SF10-100 |
10 |
24 |
32 |
100 |
40 |
10 |
|
BT50-SF10-160 |
10 |
24 |
32 |
160 |
40 |
10 |
|
BT50-SF12-100 |
12 |
24 |
32 |
100 |
45 |
10 |
|
BT50-SF12-160 |
12 |
24 |
32 |
160 |
45 |
10 |
|
BT50-SF16-100 |
16 |
27 |
34 |
100 |
48 |
10 |
|
BT50-SF16-160 |
16 |
27 |
34 |
160 |
48 |
10 |
|
BT50-SF20-100 |
20 |
33 |
42 |
100 |
50 |
10 |
|
BT50-SF20-160 |
20 |
33 |
42 |
160 |
50 |
10 |
|
BT50-SF25-100 |
25 |
44 |
53 |
100 |
56 |
10 |
|
BT50-SF25-160 |
25 |
44 |
53 |
160 |
56 |
10 |
|
BT50-SF32-100 |
32 |
44 |
53 |
100 |
60 |
10 |
|
BT50-SF32-160 |
32 |
44 |
53 |
160 |
60 |
10 |
ДЕТАЛІ ПРОДУКТУ
1. Найпоширеніший кронштейн серії SF має отвори під гвинти позиціонування, щоб запобігти усадці, і отвір для балансування для самоналаштування балансу.
2. Найкоротший виступ інструменту найбільше підходить для обробки прямих стін глибокої порожнини.
3. Термоусадка Curve має унікальну двовимірну криву, передній кінець тонкий, а корінь максимально міцний. Не тільки довго, але й важко. Найкраще підходить для 5-обробки осей.

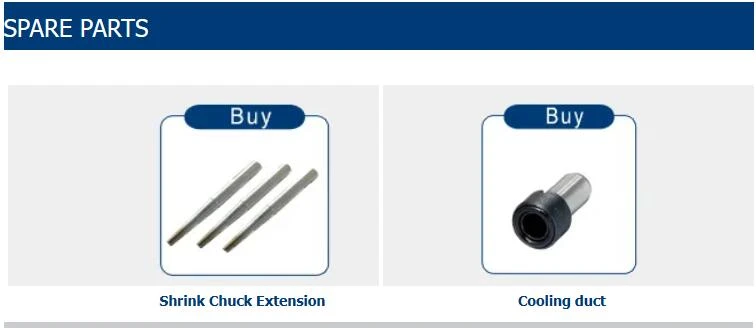

4. Частина корпусу виготовлена зі звичайного матеріалу, але подовжувальна частина виготовлена з термоусадочного матеріалу, що значно економить витрати.
ФАБРИКА

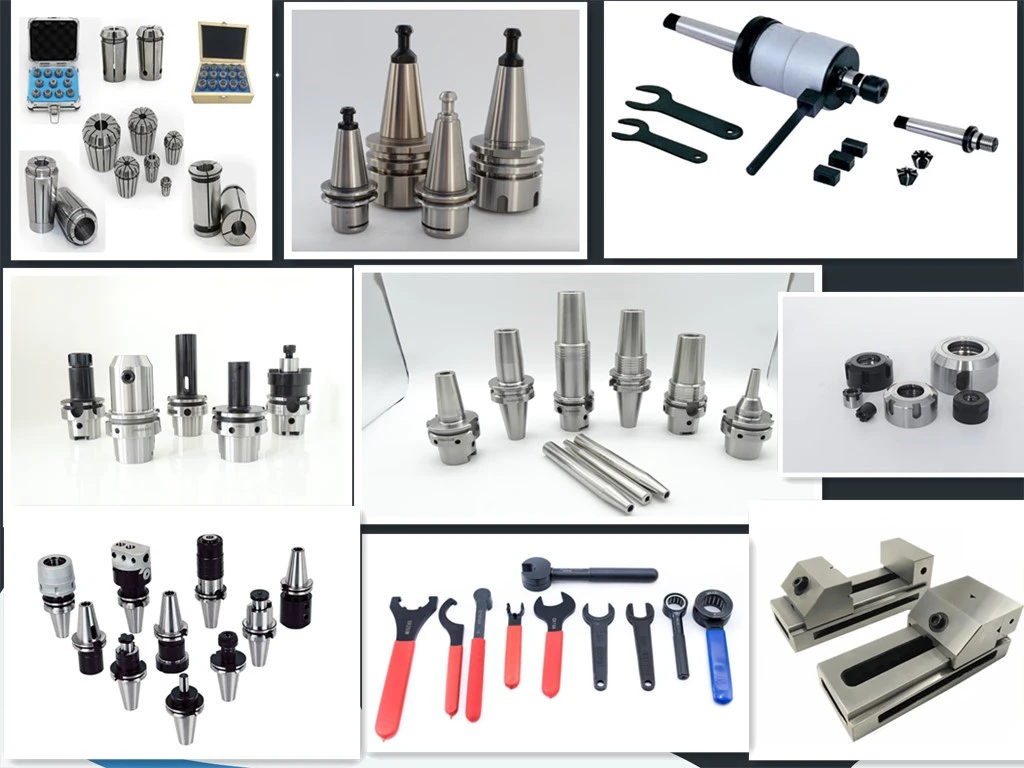

Dezhou Newgry Machinery Co., Ltd. була заснована в 2010 році, це виробництво, що спеціалізується на виробництві верстатів і аксесуарів. В основному виробляє різні пружинні цанги, фрезерні патрони, тримачі інструментів, ручки утримання, фрези, торцеві фрези та прецизійні інструментальні лещата, які добре продаються в усьому світі, а наша продукція експортується до штатів США, Німеччини, Індії...
НАШ СЕРВІС:
1. Безкоштовна підтримка зразків (безкоштовний зразок, але сплатіть плату за доставку, найнижчу плату за доставку на ваш вибір і
Плата за доставку буде повернена після того, як ви розмістите замовлення на пробний період).
2. Для дилерів ми можемо розмістити етикетки вашого бренду на різаках і пластикових коробках.
3. Різноманітність продуктів, ми можемо допомогти вам придбати будь-які продукти, пов'язані з ЧПК, і гарантувати найкращу ціну.
4. Станьте нашим VIP-клієнтом, і професійна служба обслуговування клієнтів і технічний персонал зв’яжеться з вами, щоб вирішити різні проблеми, які виникають під час обробки.
